يشير مصطلح "خطاف التثبيت" في سياق تركيبات الطاقة الشمسية دائمًا تقريبًا إلى مكون رئيسي في نظام الرفوف تستخدم لتركيب الألواح الشمسية، وخاصةً أسقف معدنية ذات درزات قائمة .

فيما يلي تفصيل لما هو، وكيف يعمل، ولماذا هو مهم.

1. ما هو خطاف التثبيت؟

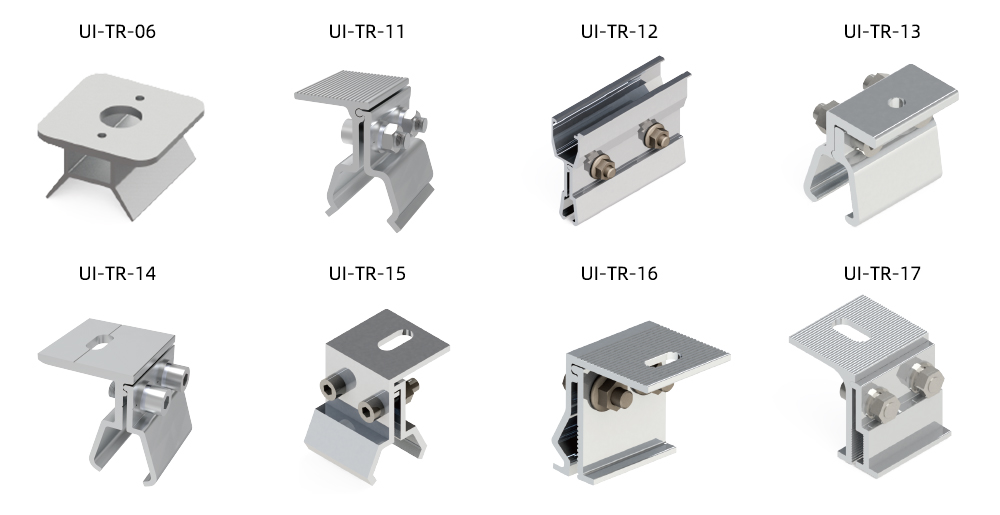

خطاف التثبيت هو دعامة تثبيت متخصصة مصممة لربط درابزين الألواح الشمسية بسقف معدني قائم دون اختراق غشاء السقف .

التثبيت : تستخدم مجموعة من البراغي لتثبيتها ميكانيكيًا على اللحامات الرأسية المرتفعة للسقف.

خطاف : الجزء العلوي من الجهاز على شكل خطاف أو مشبك يناسب التماس ويمسكه.

يؤدي هذا إلى إنشاء نقطة اتصال قوية ومتينة ومقاومة للماء لمجموعة الطاقة الشمسية.

2. كيف يعمل؟

تتضمن العملية عدة خطوات رئيسية:

التمركز: يتم وضع المشبك فوق الجزء العلوي من اللحام الدائم.

إبزيم: تم شد البراغي على جانبي المشبك. هذا يُجبر فكي المشبك على تثبيت جانبي التماس بإحكام.

ربط السكك الحديدية: يتم بعد ذلك تأمين سكة التركيب الشمسية في القناة أو على قاعدة المشبك المثبت، غالبًا باستخدام مسمار آخر.

تركيب اللوحة: وأخيرا، يتم تثبيت الألواح الشمسية على القضبان باستخدام المشابك القياسية للألواح.

هذا النظام بأكمله ميكانيكي ولا يتطلب أي حفر أو لحام أو مواد لاصقة على طبقات السقف نفسها.

3. المزايا والفوائد الرئيسية

لا اختراق: هذه هي الميزة الأهم. فهي تحافظ على سلامة السقف وضمانه، إذ لا توجد ثقوب قد تتسرب منها المياه.

مقاومة الرياح الشديدة: تتميز خطافات التثبيت المثبتة بشكل صحيح بقوة سحب عالية جدًا، وهي مصممة لتحمل حتى رياح الأعاصير. يزداد الالتصاق قوةً مع محاولة الرياح رفع اللوحة (القوة الصاعدة تُحكم المشبك أكثر على اللحام).

سرعة التثبيت: عادةً ما يكون التثبيت أسرع من الطرق الاختراقية لأنه لا توجد حاجة إلى القياس والحفر والختم والربط عبر سطح السقف.

التنوع: يمكن تعديل العديد من تصميمات المشابك لتناسب مجموعة واسعة من ملفات تعريف اللحام الدائمة (العرض والارتفاع)، مما يجعلها متوافقة مع العديد من العلامات التجارية المختلفة للأسقف.

ضمان السقف صديق: يوافق العديد من مصنعي الأسقف على استخدام أنظمة المشابك المحددة، والتي يمكن أن تجعل عملية تركيب الطاقة الشمسية أكثر سلاسة.
